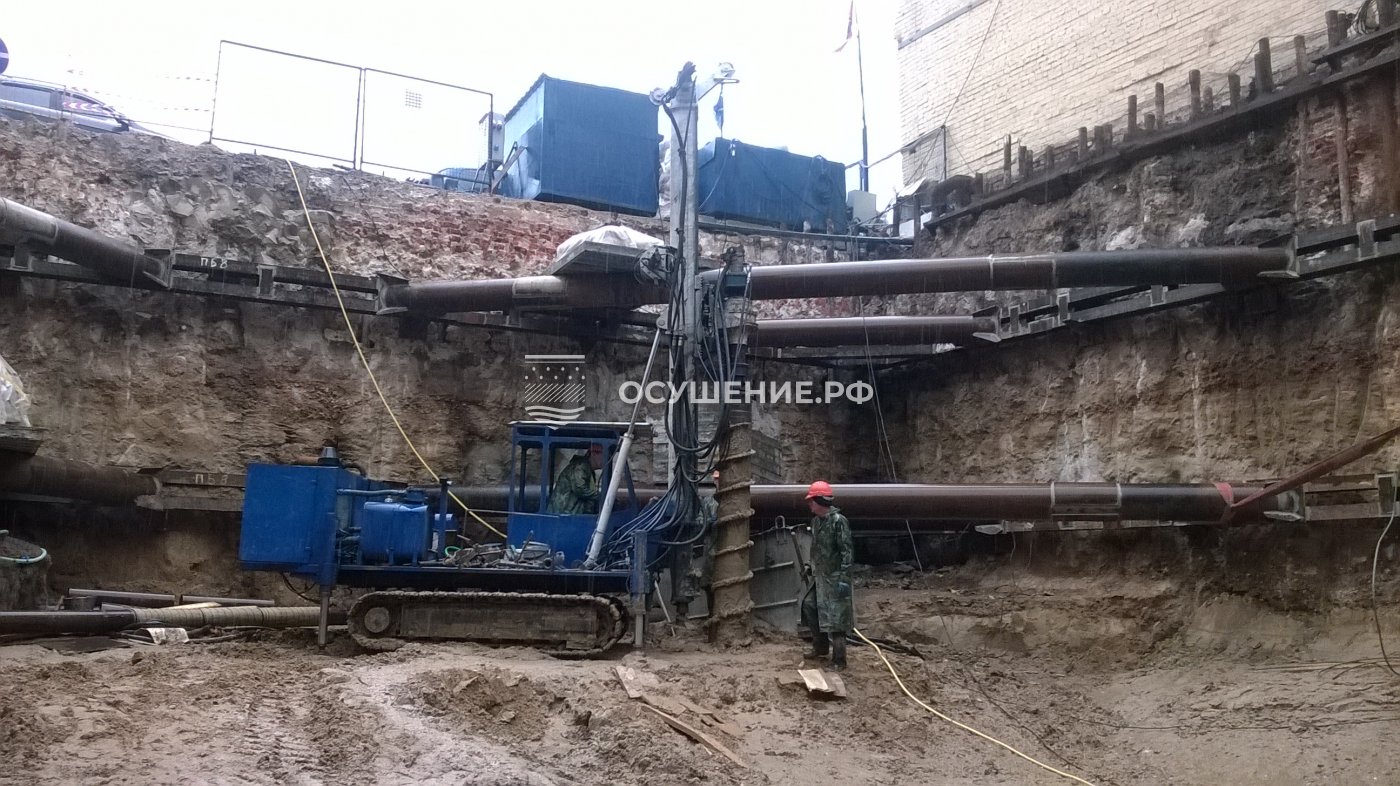

УБГ-СГ-5233 «Беркут» — буровая установка средней серии на гусеничной базе производства НПЦ «Современная буровая техника» (СБТ, Россия). Применяем «Беркут» для устройства водопонизительных скважин: после проходки ствола монтируем фильтровую колонну, выполняем обсыпку и готовим скважину к откачке.
Технические характеристики УБГ-СГ-5233 «Беркут»
| Параметр | Значение |
|---|---|
| Серия установки | Средняя |
| Базовое шасси | Гусеничное |
| Исполнение привода базового семейства УБГ-С | Гидрофицированное |
| Вращатель базового семейства УБГ-С | С отводом в сторону для спускоподъёмных операций |
| Диаметр и глубина при устройстве буронабивных и буроинъекционных свай | 550 мм — 10–15 м |
| Диаметр и глубина при устройстве буронабивных и буроинъекционных свай | 450 мм — 25–30 м |
Серия, шасси и параметры свай — по публикации директора СБТ об УБГ-СГ-5233; устройство привода и вращателя — по каталогу базового семейства УБГ-С.
Устройство и принцип работы
Буровой блок установлен на гусеничном основании. Гидропривод приводит в движение рабочие механизмы, а вращатель передаёт вращение бурильной колонне. Возможность отвести вращатель в сторону освобождает пространство над устьем для спуска и подъёма инструмента и колонн.
На водопонизительных скважинах применяем бурение с промывкой водой. Для такой технологии в парке есть также ЛБУ-50 с обратной промывкой. Глинистую промывку при устройстве водопонизительных скважин не применяют.
Для каких работ применяем
Основная задача «Беркута» у нас — подготовить скважины под глубинное водопонижение. Глубину определяют положение водоносного горизонта и требуемое понижение уровня воды. Диаметр бурения выбирают с учётом фильтровой колонны и места для обсыпки: применяемые нами колонны диаметром 168 и 219 мм — элементы готовой скважины.
Открытые гравитационные скважины используют при коэффициенте фильтрации грунта не менее 2 м/сут и требуемом понижении более 4 м. В пылеватых и заглинизированных песках с коэффициентом фильтрации 0,2–2 м/сут применяют вакуумные скважины. Способ проходки выбирают по всему геологическому разрезу, а систему откачки — по свойствам водоносного слоя.
Последовательность устройства скважины:
- Бурение до проектной отметки выбранным для разреза способом.
- Монтаж фильтровой колонны и устройство фильтрующей обсыпки.
- Прокачка эрлифтом после бурения.
- Монтаж погружного насоса ЭЦВ и подключение к системе отвода воды.
По практике компании одна установка с бригадой выполняет одну скважину в смену при типовой глубине 15–30 м. Этот ориентир используют при составлении графика с учётом геологии и конструкции скважин. Монтаж системы водопонижения ниже −25 °C не выполняем. При снижении производительности уже работающей скважины применяем восстановительную прокачку эрлифтом.
Способ проходки, крепление стенок и состав оборудования выбирают вместе с конструкцией скважины. Эти вопросы разобраны в статье о подборе буровой установки для водопонижения.
Применение семейства «Беркут» на объектах

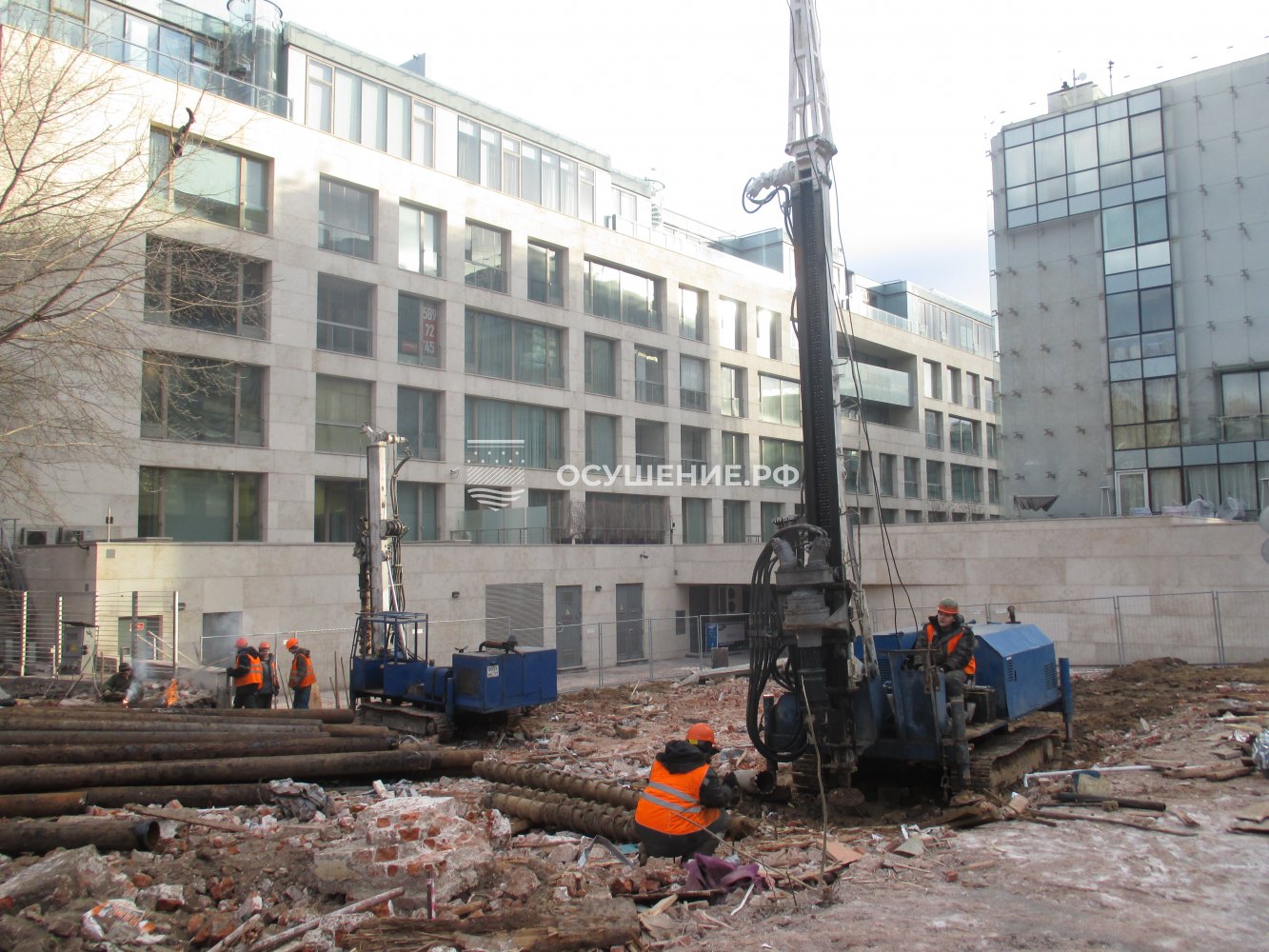

В ЖК «Садовническая, 69» в Москве установками «Беркут» с обратной промывкой водой выполнили 7 скважин глубиной 22,5–27,5 м. Геологический разрез включал переслаивание песков, супесей и суглинков. После монтажа фильтров и обсыпки скважины прокачали эрлифтом и оборудовали насосами ЭЦВ.
Проектное понижение уровня подземных вод на этом объекте достигли в течение 7 суток после запуска системы. Срок относится к работе всей системы на конкретном участке.
Источники характеристик
- А.С. Юрин, генеральный директор ЗАО НПЦ «СБТ». «Конкурентоспособная буровая техника», №107, январь 2010 — УБГ-СГ-5233.
- Каталожное описание УБГ-С «Беркут», предоставленное изготовителем СБТ — базовое устройство семейства.
